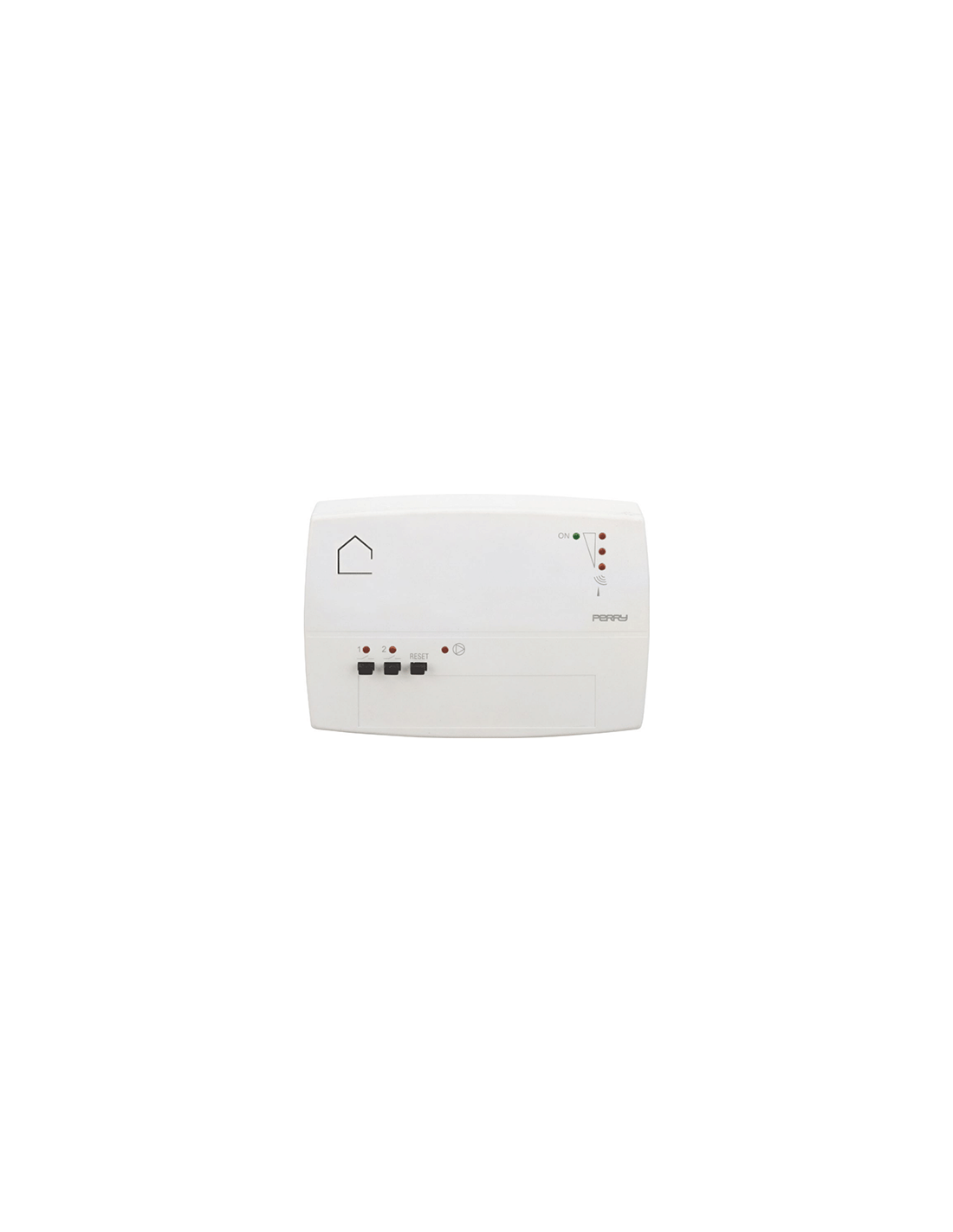

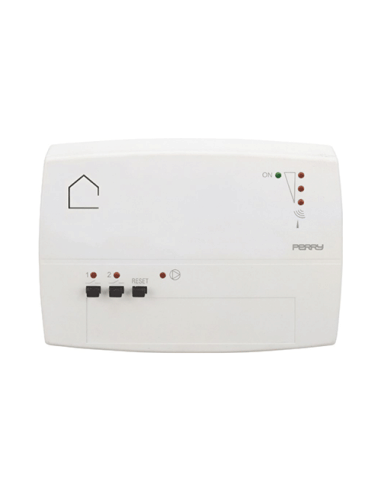

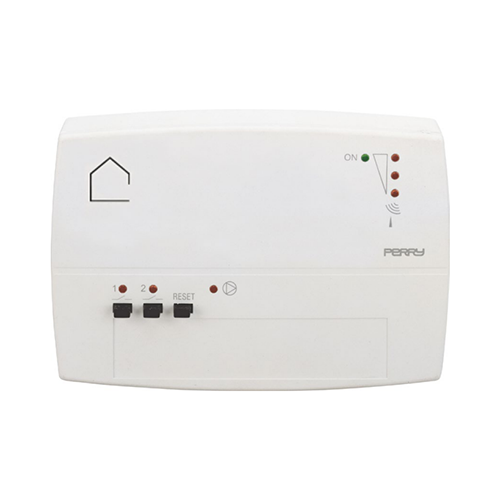

Ricetrasmettitore Perry Electric radio a 2 canali per cronotermostato C.DOM - 1PE2RTX02DO

Ricetrasmettitore Perry Electric radio a 2 canali per cronotermostato C.DOM - 1PE2RTX02DO

Modulo ricetrasmettitore radio a 2 canali, compatibile con i sistemi di termoregolazione ambiente che utilizzano i cronotermostati multimediali serie CDOM0x, CRM4.0, CR05xWIFI e derivati compatibili.

Il modulo è equipaggiato con due relè principali ed un relè ausiliario ai quali, in fase di configurazione all’installazione, mediante una intuitiva APP, è possibile associare le varie funzionalità che il sistema rende disponibili.

Quando utilizzato come comando di zona/vano per ventilconvettori, l’attuazione del primo relè è dedicata al comando della valvola idronica mentre il secondo, ritardabile fino a 600 secondi, comanda il consenso dell’elettroventola in modo che la ventilazione sia avviata solo quando la batteria idronica è in temperatura.

Quando utilizzato come comando generico d’attuazione di zona/vano, è possibile associare una singola zona a ciascuno dei due relè per gestire le attuazioni del caso.

In entrambi i casi il terzo relè ausiliario, di norma utilizzato per il comando di un circolatore di zona, si attiva quando almeno uno dei due relè è attivato.

Lo stato ON/OFF delle attuazioni è segnalato da tre LEDs mentre tre pulsanti permettono di effettuare la forzatura manuale delle attuazioni per finalità di test durante le fasi d’installazione e messa in servizio.

Il modulo è dotato di ulteriori LEDs che segnalano localmente la presenza di alimentazione ed il livello del segnale di ricetrasmissione radio.

Nota importante: trattasi di dispositivo facente parte del Sistema di Building Automation CDOM e CRM4.0, conforme UNI EN ISO 52120:1, la cui asseverazione del livello/classe di automazione dev’essere redatta da apposita figura professionale in conformità alle procedure di asseverazione riportate nella Specifica Tecnica UNI TS 11651.

CARATTERISTICHE

- Alimentazione: 230 V~ 50/60 Hz, assorbimento 2,5VA

- Tipo di isolamento: Classe II

- Comunicazione RF: 868MHz bidirezionale, potenza trasmissione RF <25mW e.r.p.

- Copertura radio: 30÷80 metri, in base alla tipologia degli ambienti

- Tipo di uscite per attuazioni: 2 relè programmabili, contatti in scambio (NC/NA/COM) portata 5(2)A 250Vca

- 1 relè per comando circolatore, contatto (NA/COM) portata 5(2)A 250Vca tutti i contatti relè sono liberi da potenziale

Segnalazioni locali: nr. 7 LEDs per alimentazione presente, attuazioni attive, livello segnale radio

Dimensioni: 133x90x25mm

Installazione: Montaggio a parete

Grado di protezione: IP30

Conformità: Direttiva 2014/53/UE (RED)

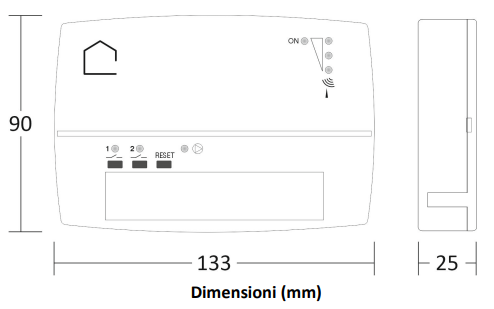

DIMENSIONI
