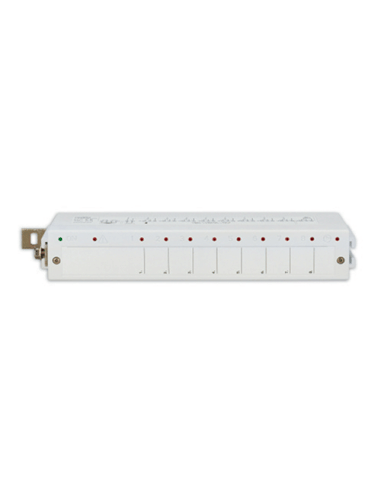

Barra di comando 8 zone Perry Electric per cronotermostato C.DOM - 1PE2BC0800

Barra di comando 8 zone Perry Electric per cronotermostato C.DOM - 1PE2BC0800

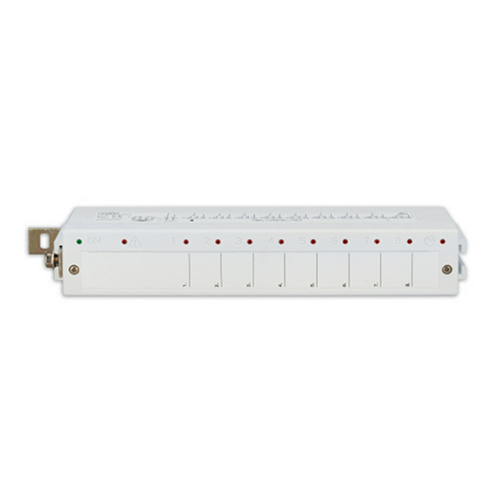

Barra di comando ad 8 zone compatibile con i sistemi di termoregolazione ambiente che utilizzano i cronotermostati multimediali serie CDOM0x, CRM4.0, CR05xWIFI e derivati compatibili.

Il dispositivo trova applicazione nel controllo/comando di elettrovalvole e termoattuatori di zona/vano montate nei collettori di distribuzione degli impianti di riscaldamento/raffrescamento radiante.

La barra è equipaggiata con 8 relè per il comando di otto distinti circuiti e di un nono relè predisposto al controllo ON/OFF della caldaia o del circolatore principale oppure ancora del servomotore che controlla la valvola del modulo di contabilizzazione dell’appartamento.

Una porta Bus RS485 permette il collegamento della barra ai cronotermostati compatibili oppure al modulo wireless RTX0801DO dai quali riceve i comandi di attivazione/disattivazione dei circuiti dal sistema di termoregolazione ambiente.

Lo stato ON/OFF delle attuazioni è segnalato da nove LEDs mentre altri due LEDs segnalano localmente la presenza di alimentazione ed eventuali anomalie di comunicazione sulla porta Bus RS485.

Nota importante: trattasi di dispositivo facente parte del Sistema di Building Automation CDOM e CRM4.0, conforme UNI EN ISO 52120:1, la cui asseverazione del livello/classe di automazione dev’essere redatta da apposita figura professionale in conformità alle procedure di asseverazione riportate nella Specifica Tecnica UNI TS 11651.

CARATTERISTICHE TECNICHE

• Alimentazione: 230 V~ 50/60 Hz, assorbimento 5,5VA

• Tipo di isolamento: Classe II

• Comunicazione: Bus RS485 due fili

• Tipo di uscite per attuazioni: 8 relè programmabili, contatti polarizzati 230Vca (NA/NC) portata 8(2)A 1 relè per comando circolatore, contatti in scambio (NA/NC/COM) liberi da potenziale portata 5(2)A 250Vca

• Segnalazioni locali: nr. 11 LEDs per alimentazione presente, attuazioni attive, anomalia Bus RS485 Dimensioni: 250x76x43mm Installazione: Montaggio a parete o in cassetta tramite apposita staffa inclusa

• Grado di protezione: IP52 con passacavi in gomma inclusi

• Conformità: Direttiva 2014/53/UE (RED)

• Dimensioni (L x P x H) 273 x 69 x 76 mm
