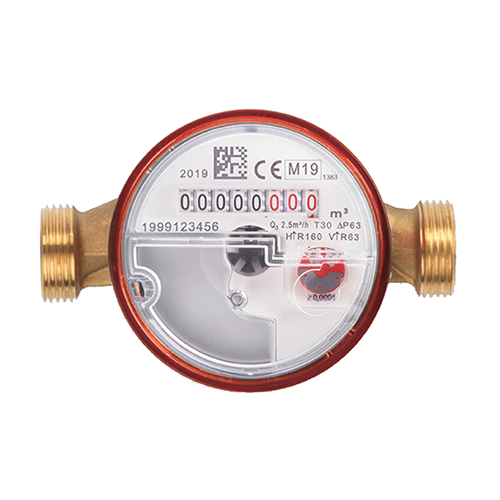

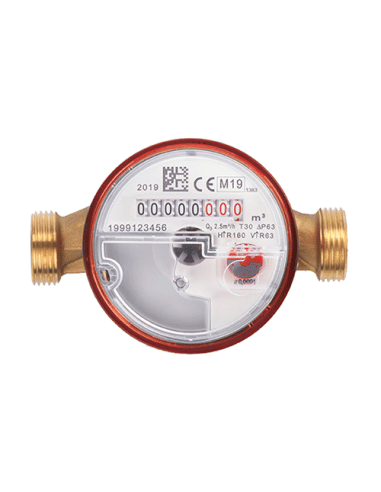

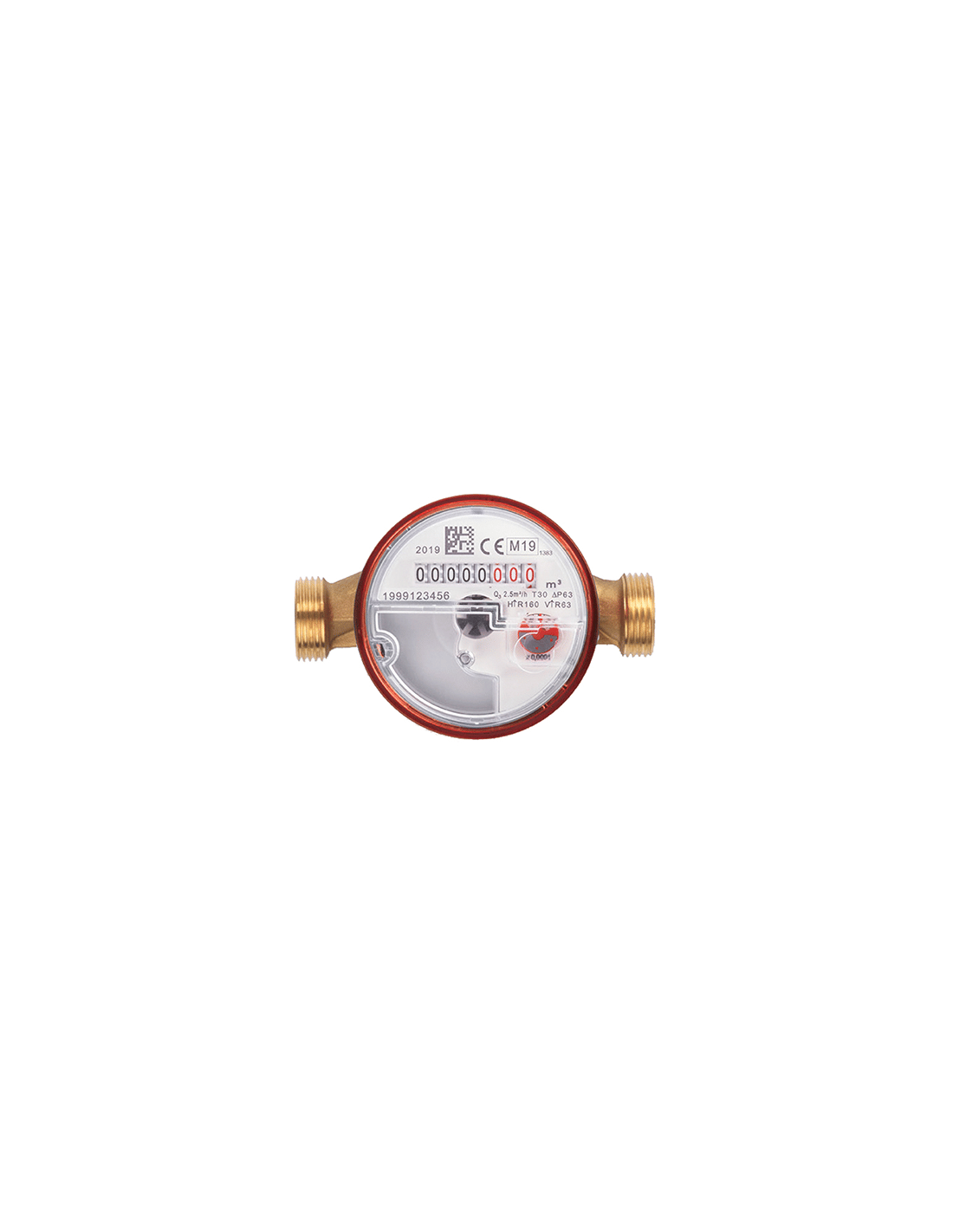

Contatore acqua calda sanitaria Perry Electric DN15 con raccordi L 110 mm PREDISPOSTI M-BUS - 1PE1CACS2502

Contatore acqua calda sanitaria Perry Electric DN15 con raccordi L 110 mm PREDISPOSTI M-BUS - 1PE1CACS2502

E' un contatore a getto unico a quadrante asciutto a trasmissione magnetica Super Dry, per acqua fredda (T50) o calda (T30/90).

L’unica parte in contatto con l’acqua che transita nella condotta è la turbina; è quindi leggibile anche in condizioni di acque cariche di parti in sospensione, dure o sabbiose.

La gamma è conforme alla Direttiva 2014/32/UE (allegato MI-001), recepita in Italia con D.L. n. 84 del 19 maggio 2016, e provvista dei moduli di accertamento di conformità: B+D, ottenendo un rapporto massimo Q3 / Q1 (R) pari a 100 per installazione orizzontale e 50 in verticale.

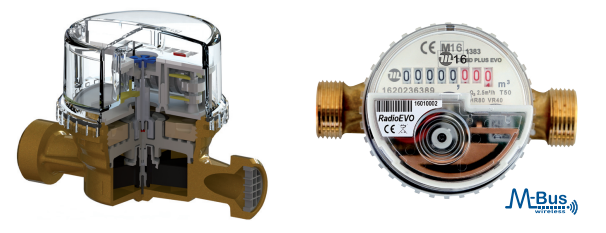

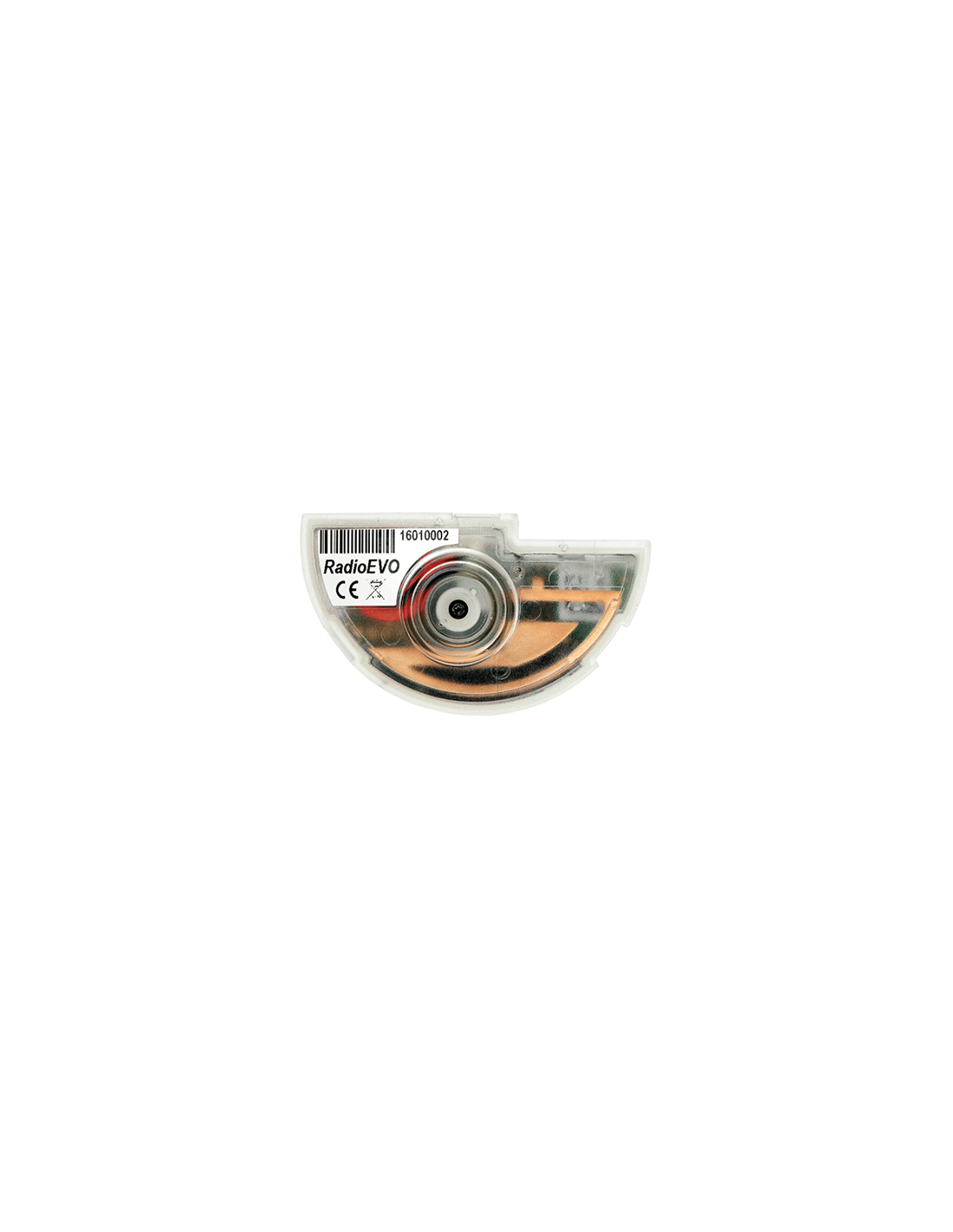

La gamma di prodotti è predisposta per una successiva installazione di una radio compatta direttamente sul contatore o di un emettitore con uscita M-Bus diretta; tale versione non altera le caratteristiche del contatore standard con particolare riguardo alla lettura del consumo sui rulli numeratori.

Oltre alle certificazioni metrologiche è provvisto di certificazioni di utilizzo con acqua potabile ottenute in accordo alle direttive Italiane (D.M. 174) ed estere.

CARATTERISTICHE PRINCIPALI

• Contatore a getto singolo e quadrante asciutto

• Trascinamento magnetico.

• Quadrante orientabile 360°

• Orologeria anticondensa

• Cartuccia valvola antiritorno per evitare reflusso (opzionale)

• Omologato MID: HR≤160, VR≤63

• Certificato per l’uso con acqua potabile (D.M. 174)

IMBOCCHI CONCENTRICI

• Supporto con valvola di intercettazione chiusura mandata

• Omologato MID MI-001

CARATTERISTICHE FUNZIONALI E STRUTTURALI

• Conforme alla Direttiva 2014/32/UE (allegato MI-001) (1)

• Cassa in ottone stampato • Doppia imperniatura con perni in acciaio inox amagnetico, che fa sì che la turbina ruoti in equilibrio in tutte le condizioni di portata e installazione

• Filtro all’ingresso di adeguata superficie

• Protezione contro le azioni di magneti esterni

• Dispositivo di regolazione interno

• Meccanismo interno in materiale plastico, anigroscopico, antincrostante e resistente all’usura

• La matricola viene marcata sul quadrante in formato numerico (2)

• Lancetta di predisposizione studiata per essere utilizzata con un sensore di tipo induttivo (3)

• Pressione nominale (PN) 16 bar • Installazione: orizzontale o verticale Non necessita di tratti di tubo rettilineo a monte ed a valle

• Temperatura massima di utilizzo: acqua a 50 °C o 90 °C

• Coperchio di protezione (predisposizione induttiva)

• 100% della produzione verificata idraulicamente su 3 punti della curva (Q1, Q2, Q3) su banchi prova conformi alle norme ISO 4064/3 e ISO 4185 (EN 14154/3) e certificati da un ente metrologico europeo

• Il contatore può essere fornito con valvola di non ritorno incorporata nel raccordo

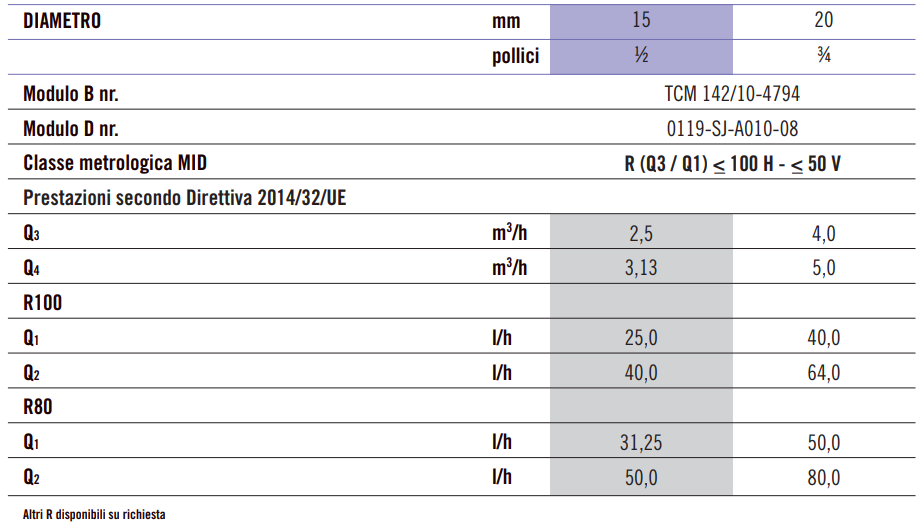

PRESTAZIONI IDRAULICHE

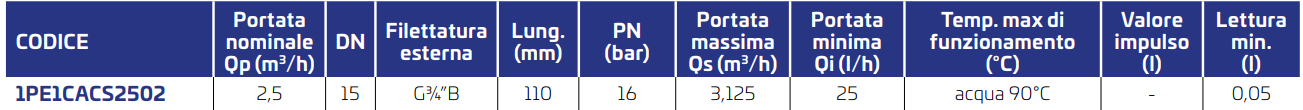

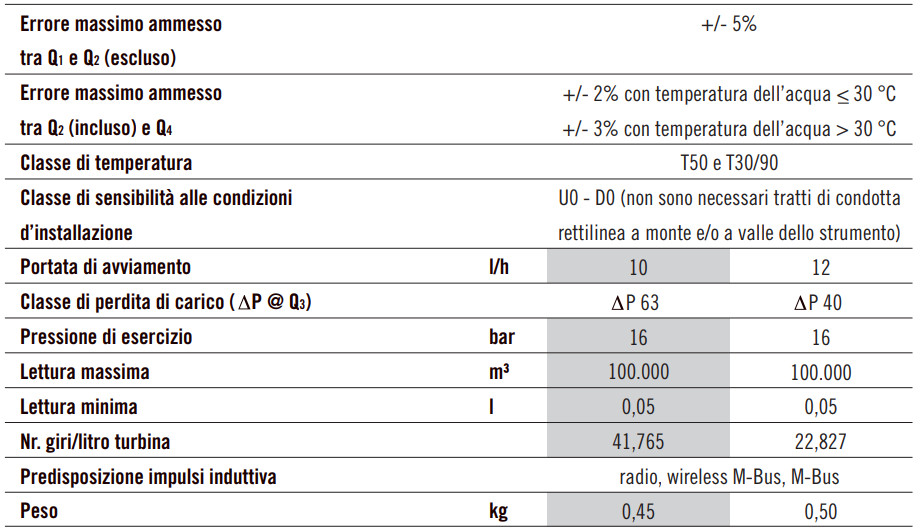

CARATTERISTICHE TECNICHE

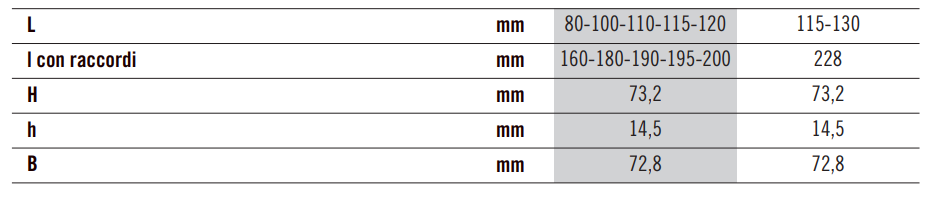

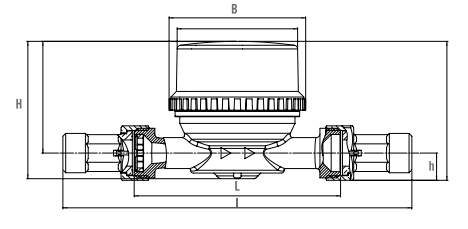

DIMENSIONI

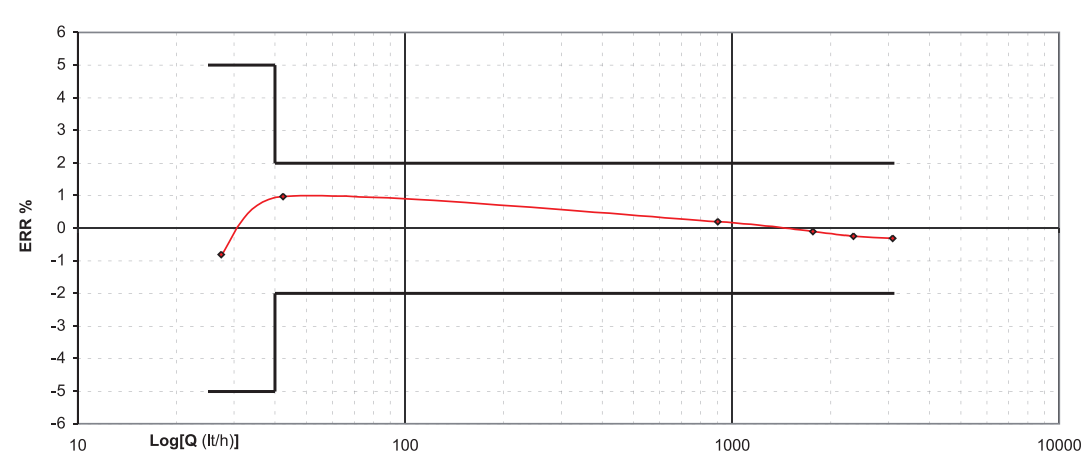

CURVA DI ERRORE

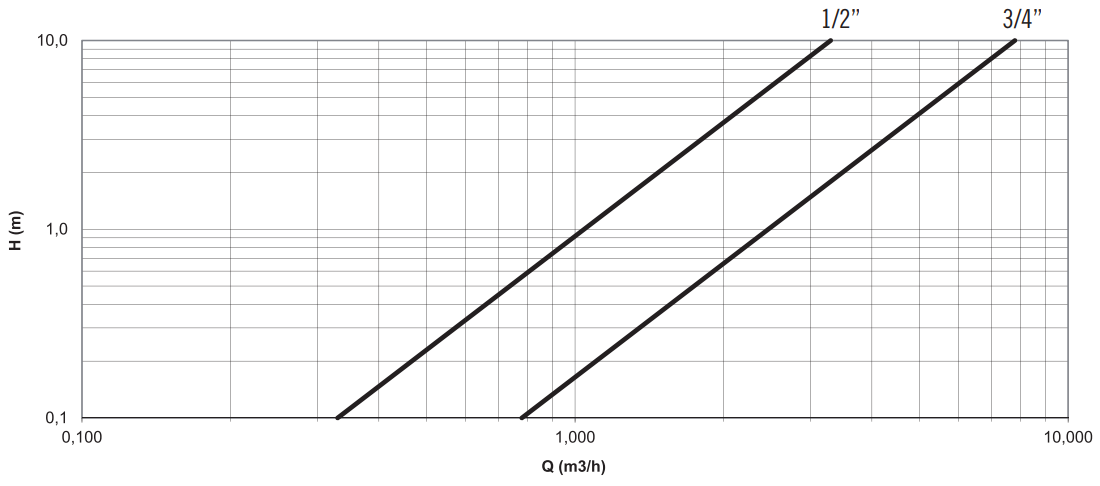

PERDITA DI CARICO
